stainless steel cold water pipe pump

stainless steel cold water pipe pump

1. 1. It is axial suction circulation pump made in stainless steel material. The transferring medium is liquid without the particle and fiber.
2. 2. This pump has the advantages of fine appearance, low noisy, tiny vibration , stable performance and so on
3. 3. It is widely used in water cooling system, air-conditioning equipment , household circulating system, dish-washing machine and other area and machinery

Feature of   cold water pipe pump

1. 1. Pump body’s material is stainless steel , high power corrosion resistance , fine appearance
2. 2. Single impeller centrifugal pump, axial suction , radial discharging
3. 3. Sealing type SUS impeller , perfect performance , high efficiency
4. 4. Stable performance , low fault rate
5. 5. Easy to repair and maintenance

Pump material of      cold water pipe pump

 Pump body: stainless steel

Axis material: stainless steel

Impeller: stainless steel

Sealing material: carborundum + graphite +rubber

Motor insulation level: F

Protection (IP): IP54

Using condition of     cold water pipe pump

Technical parameter of     cold water pipe pump

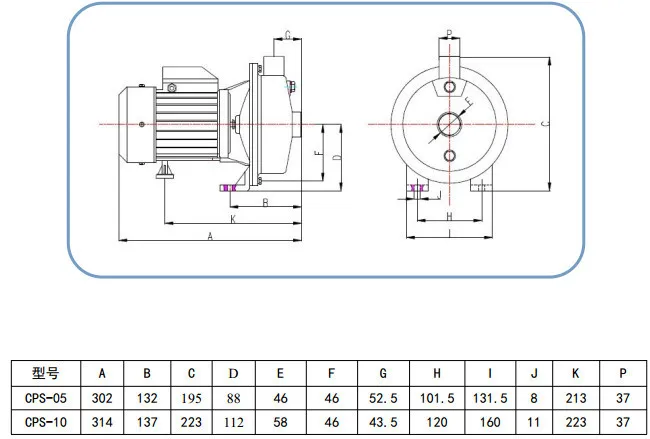

Installing drawing of     cold water pipe pump

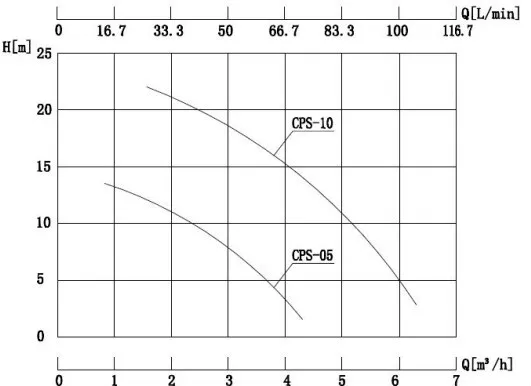

Characteristic curve of     cold water pipe pump

The testing base of the pump’s character of    cold water pipe pump

The above characteristic testing is based on the water transferring with the normal speed under 20 degrees. The error of the capacity and head is about 10%, characters ‘error is about 10%. The pump characters change according to the difference of the liquid mediums’ proportion and density.

Electricity installing show   cold water pipe pump

1. 1. For the electricity installing is finished by the electrician according to the instruction book
2. 2. The electrician must learn whether the motor of the pump is matched with the power source or not. JBQ(motor lead wire )must be in the terminal box
3. 3. The motor should be properly grounded. There is grounding device in the junction box,

If necessary, we can fasten the bolt by using the motor supporter to ground.

1. 4. The 3 phase connection way is Y connecting style , showing in the picture :

1. 5. The motor must connect with convenient and efficient starter to make sure the motor working well.
